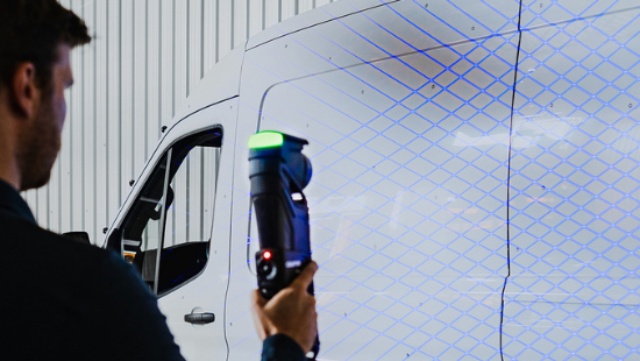

PT Samudra Metalindo Sejahtera – Creaform menghadirkan seri HandySCAN 3D Max Series. Produk ini merupakan scanner handheld untuk objek besar dan volume yang besar, namun tetap memberi hasil “metrology-grade”.
Dalam industri berat yang terus berkembang, kebutuhan akan solusi pemindaian 3D berukuran besar (large-volume) yang tetap mengusung akurasi metrologi semakin penting.
Seri ini memungkinkan pengguna untuk melakukan pemindaian pada komponen yang ukurannya hingga belasan meter dengan ketepatan tinggi.
Keunggulan Utama
Berikut adalah beberapa poin keunggulan dari HandySCAN 3D Max Series:
- Kemampuan untuk objek besar
Seri MAX khusus untuk menangani objek besar: ukuran bagian hingga 1-15 m (3,3-49,2 ft) untuk varian Elite. - Akurasi metrologi untuk volume besar
Meskipun objek besar, sistem tetap memberikan akurasi hingga 0,075 mm (0,0030 in) untuk varian Elite dan volumetric accuracy yang sangat baik (0,075 mm + 0,010 mm/m) untuk objek besar. - Kecepatan tinggi & area pemindaian besar
Sistem menawarkan laju pengukuran hingga 2.250.000 measurements/s dan area pemindaian besar, dengan dukungan oleh 38 garis laser biru (blue laser lines). - Fleksibilitas jarak kerja (Flex Volume)
Fitur “Flex Volume” memungkinkan pengguna untuk scanning dari jarak pendek untuk detail tinggi hingga jarak jauh untuk cakupan besar. - Tanpa surface preparation
Sistem mampu bekerja dengan baik pada berbagai permukaan, termasuk yang reflektif atau berminyak, tanpa memerlukan persiapan khusus part.
Spesifikasi Teknis Utama
Berdasarkan data resmi Creaform, berikut adalah ringkasan spesifikasi teknis penting dari seri HandySCAN 3D Max Series. Ada dua varian utama: “MAX” (standar) dan “MAX | Elite”.
Secara teknis, perangkat ini mampu menghasilkan akurasi hingga 0,075 mm dengan volume akurasi mencapai 0,1 mm + 0,015 mm/m. Ideal untuk aplikasi inspeksi, reverse engineering, maupun rekayasa manufaktur berskala besar.
Dengan area pemindaian ultra-lebar mencapai 1.800 x 2.000 mm dan jarak kerja optimal hingga 2 meter, proses pemindaian dapat lebih cepat tanpa kehilangan detail penting.
Selain itu, sistem ini menggunakan 38 laser lines yang memungkinkan pemindaian penuh dalam sekali lintasan, serta resolusi titik setinggi 0,2 mm untuk menangkap geometri kompleks maupun detail halus.
Bobotnya hanya sekitar 5,25 kg, menjadikannya ringan, portabel, dan mudah pada berbagai lingkungan industri, baik di lapangan maupun di ruang produksi.
Output format file dan kompatibilitas software mendukung format .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf. Kompatibel dengan software CAD/metrologi seperti Geomagic, PolyWorks, Metrolog X4, Spatial Analyzer, Verisurf, CATIA V5, SOLIDWORKS, Creo, NX, Inventor, PowerINSPECT.
Aplikasi Utama
Berdasarkan spesifikasi dan kemampuannya, HandySCAN 3D Max Series cocok untuk berbagai aplikasi dan industri, antara lain:

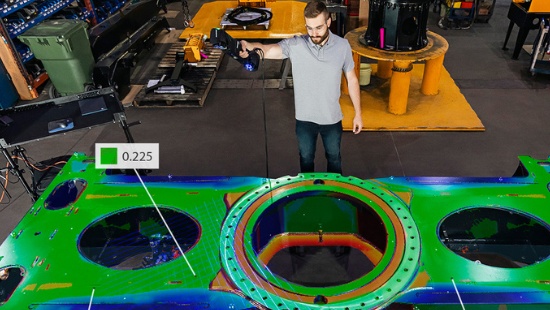

- Inspeksi & kontrol kualitas komponen besar, misalnya struktur pesawat, komponen transportasi besar, konstruksi, mining.
- Reverse engineering & desain CAD untuk objek besar. Pemindaian seluruh bagian besar atau perakitan.
- Produksi & assembly di lapangan. Fitur portabel memungkinkan penggunaan di lokasi produksi atau di lapangan, bukan hanya laboratorium.
- Analisis & dokumentasi objek besar seperti tank, kapal, pipa besar, bagian infrastruktur.
- Lingkungan kerja dengan permukaan sulit. Keunggulan sistem dalam menghadapi permukaan reflektif, minyak, atau finishing sulit menjadikannya lebih fleksibel.
Tips & Catatan Penggunaan
Sebelumnya, pastikan objek dan area kerja mendukung volume pemindaian hingga 15 m untuk varian Elite.
Manfaatkan fitur Flex Volume untuk memilih jarak kerja yang optimal. Jarak lebih dekat untuk detail tinggi, jarak lebih jauh untuk area besar.
Karena sistem mampu bekerja pada permukaan yang sulit tanpa persiapan khusus, maka waktu setup bisa lebih efisien. Namun, penggunaan target atau marker tetap bisa membantu untuk hasil optimal.
Selain itu, pastikan lingkungan pemindaian cukup stabil. Meskipun sistem mendukung pemindaian pada objek yang agak besar, guncangan besar atau perubahan posisi drastis dapat mempengaruhi hasil.
Perhatikan perangkat lunak dan output format agar alur kerja dari pemindaian ke analisis atau CAD berjalan lancar. Pastikan format hasil (misalnya .stl, .obj) kompatibel dengan sistem downstream Anda.
Meski bersifat portable, tetap jaga perangkat dari benturan dan kondisi lingkungan ekstrem (suhu, debu) agar akurasi tetap terjaga.
HandySCAN 3D Max Series dari Creaform adalah solusi pemindaian 3D portable yang khusus untuk objek besar namun tetap mempertahankan standar metrologi tinggi.
Tingkat akurasi hingga 0,075 mm, volumetric accuracy sangat baik, area pemindaian luas, kemampuan untuk memindai bagian besar hingga belasan meter, serta memiliki fitur fleksibel seperti Flex Volume.
Alat ini cocok untuk lingkungan industri yang menuntut pengukuran cepat, akurat, dan skalabilitas volume besar. Bagi perusahaan manufaktur besar, inspeksi lapangan, atau reverse engineering objek besar, seri ini menawarkan kombinasi mobilitas, kecepatan, dan presisi.
